Система PDM STEP Suite предназначена для управления данными об изделии на всех стадиях жизненного цикла. Использование PDM STEP Suite позволяет объединить данные различных служб предприятия в едином информационном пространстве, гарантируя их актуальность, достоверность, полноту, целостность и непротиворечивость.

PDM STEP Suite — это программная система, включающая в себя платформу (PDM STEP Suite-Платформа), позволяющую создавать информационные системы для управления данными об изделии на всех этапах жизненного цикла, и набор прикладных модулей, обеспечивающих решение задач в конкретных областях.

Система PDM STEP Suite поставляется в базовой и расширенной конфигурации. В базовую конфигурацию входит PDM STEP Suite-Платформа и базовые модули. В расширенную версию системы кроме PDM STEP Suite-Платформы и базовых модулей входят дополнительные модули.

PDM STEP Suite-Платформа

PDM STEP Suite-Платформа обеспечивает решение следующих задач:

  • Управление интегрированной электронной моделью изделия. Под управлением понимается наличие встроенного инструмента для расширения модели данных, обеспечения контроля над взаимосвязями между различными объектами и т.д.;
  • Открытый программный интерфейс. Благодаря открытому и стандартному программному интерфейсу функциональность системы PDM STEP Suite может расширяться путем создания дополнительных модулей;
  • Хранение/восстановление данных электронной модели;
  • Обеспечение протокола взаимодействия с автоматизированными системами. Обеспечивается загрузка и выполнение приложений сторонней разработки;
  • Обмен данными.

PDM STEP Suite-Платформа является по сути конструктором, обеспечивающим возможность настройки, масштабирования и расширения функционала системы в соответствии с различными требованиями предприятий.

Базовые модули PDM STEP Suite

  • Управление инженерными данными об изделии
  • Управление проектами
  • Управление процессами
  • Электронный документооборот
  • Управление нормативно-справочной информацией
  • Ведение архивов документов
  • Интеграция с автоматизированными системами
  • Подготовка отчетов

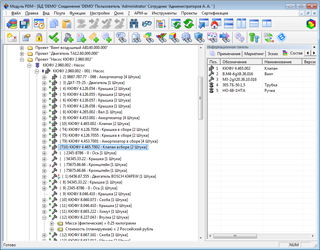

Управление инженерными данными об изделии

Ядром PDM STEP Suite является объектно-ориентированная база данных, построенная на основе моделей данных, регламентированных стандартами ISO 10303 STEP (ГОСТ Р ИСО 10303), NPDM (NATO PRODUCT DATA MODEL), PDM Schema, PLCS (Product Life Cycle Support).

Основное назначение системы PDM — хранение и предоставление пользователям цифровых данные об изделии. Эти данные можно условно разделить на следующие части:

  1. Информация о структуре (составе) изделия — совокупность данных описывающих то, из каких составных частей, узлов, деталей состоит изделие. Сюда можно также отнести информацию о том, из каких материалов изготовлены детали и какие материалы входят в состав изделия.
  2. Сведения о форме и размерах изделия и его составных частей (геометрическая информация). Это сведения, представляемые в виде чертежей или 3D- геометрических моделей. В совокупности со структурой изделия — это основная, самая объемная часть информации об изделии.
  3. Статические (условно-постоянные) свойства изделия — количественные или качественные характеристики, которые могут быть заданы текстом, логическими значениями, числами, выраженными в разных единицах измерения. Например — стоимость, масса, цвет и т.д.
  4. Различные математические модели, описывающие физико-механические или физико-химические свойства изделия, такие как прочность, упругость, теплопроводность, газо-гидродинамика и т.д., описываемые различными математическими методами (конечно-элементными моделями, системами уравнений и т.д.).
  5. Нормативно-справочная информация — различные справочники материалов, стандартных изделий, единиц измерения и другая по своей природе мало-изменяемая, но широко используемая информация.
  6. Служебные данные, отражающие «статус» информации или другими словами ограничения (возможность или невозможность ее использования по назначению). Это то, что в обычных документах выражается собственноручными подписями.
  7. Данные о технологии изготовления изделия — маршрутная и операционная технология, которая представляет собой описание операций, условий из выполнения, необходимых ресурсов — оборудование, оснастка, инструмент и т.д.
  8. Данные интегрированной логистической поддержки — формализованное описание работ по обеспечению эксплуатации, необходимых для поддержания изделия в заданной степени готовности.
  9. Данные об эксплуатации изделий, включающие их особенности, наработку, выявленные дефекты и отказы, выполненные работы по техническому обслуживанию и ремонту.

Вся эта информация создается в ходе деятельности людей, осуществляемой по определенным правилам. Участники процессов — организационная структура предприятия, конкретные люди, их роли, полномочия и соответствующие права доступа — также требуют описания и хранятся в PDM. Правила, по которым осуществляется взаимодействие людей в ходе создания информации об изделии, хранятся в виде формализованного описания процессов создания информации, ее согласования, утверждения и изменения — также объект хранения и управления в PDM. Таким образом, отдельно необходимо выделить еще одну часть — данные о технологии создания и сопровождения электронного описания изделия (включая различные настройки).


Управление проектами

Модуль управления проектами позволяет автоматически отслеживать ход выполнения работ, необходимые и израсходованные ресурсы. Можно выделить в большом проекте подпроекты и контролировать их выполнение отдельно. Кроме того система позволяет контролировать изменения проекта и хранит историю изменений.

Все работы по разработке изделия представляются в виде одного или нескольких план-графиков — структурированного проекта, по каждому пункту которого указаны необходимые результаты, исполнители и сроки разработки. Имея такие план-графики в электронной форме и зная степень готовности тех или иных результатов, можно в любой момент времени получать информацию о степени готовности проекта.


Управление процессами

Система PDM STEP Suite имеет встроенный модуль, позволяющий автоматизировать процессы на предприятии.

Деловой процесс, определяющий что и как должно происходить на предприятии, описывается с помощью шаблона, состоящего из последовательности действий. Каждое действие — это автоматическая процедура (например присвоение статуса данным) или задание исполнителю. При выполнении задания исполнитель в соответствии с правами доступа использует, изменяет, добавляет рабочие объекты процесса.

Модуль управления процессами реализует следующие уровни контроля заданий и процессов:

  • Контроль доставки и получения задания исполнителем.
  • Контроль выполнения задания.
  • Наблюдение за текущим состоянием процесса.
  • Контроль сроков выполнения заданий и процессов.
  • Отслеживание истории выполнения заданий и процессов.

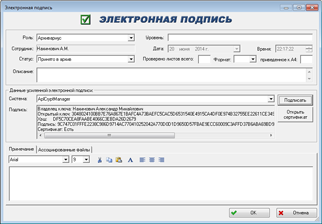

Подтверждение действий пользователей в системе осуществляется с использование электронной подписи.


Электронный документооборот

Информация о форме и размерах представляется в виде электронных чертежей или электронных геометрических моделей — электронных конструкторских документов (ЭКД).

ЭКД может быть ассоциирован с любым объектом БД (версией изделия, изделием, характеристикой, группой характеристик, бизнесс-процессом, другими документами). Логически ЭКД состоит из двух частей: содержательной и реквизитной. В качестве содержательной части может выступать любой файл, способный храниться в компьютере: 3D-модель, файл мультимедиа, растровое изображение (например, отсканированный чертеж) и т.д. Реквизитная часть содержит аутентификационные и идентификационные данные документа, в том числе одну или несколько электронных подписей (ЭП). Документ имеет множество версий (дерево версий документа). Когда пользователь обращается к документу, он автоматически переадресовывается к его активной версии.

Встроенная почтовая подсистема позволяет обмениваться сообщениями между сотрудниками. При этом вместе с сообщениями могут передаваться как файлы, так и ссылки на любые объекты базы данных.


Управление нормативно-справочной информацией

Каждый объект в системе PDM STEP Suite описывается единожды и никогда не дублируется. Для доступа к объекту используются ссылки, что обеспечивает однозначность данных.

В разделе НСИ хранится та информация, которая как «кирпичики» может быть включена в любые проекты организации. Включение производится также путем ссылки на этот объект. Чтобы упорядочить хранение и поиск таких «кирпичиков» они (вернее ссылки на них) раскладываются по тематическим категориям (или папкам).

Справочник может иметь сложную иерархическую структуру, включающую разделы и подразделы, отражающую принятую систему классификации.


Интеграция с автоматизированными системами

В PDM STEP Suite реализована прямая интеграция с рядом прикладных систем конструкторского проектирования.

В базовую конфигурацию входит интеграция с CAD-системами SolidWorks, SolidEdge, AutoCAD 2000 и текстовым редактором MS Word.

Разработана и поставляется в качестве дополнительных модулей интеграция с CAD CREO Parametric и ECAD Altium Designer. По желанию заказчика может быть разработан интерфейс с другими автоматизированными системами.


Подготовка отчетов

Встроенный в систему конструктор отчетов позволяет настроить формы отчетов в соответствии с требованиями стандартов предприятия. Наиболее распространенные стандартизированные отчеты в соответствии с требованиями стандартов серий ЕСКД и ЕСТД поставляются в готовом виде (конструкторская спецификация, ведомость покупных изделий, ведомость материалов и др.)
